Surge Tester ทดสอบขดลวดมอเตอร์ เจอปัญหาที่ Megger ตรวจไม่เจอ
พันมอเตอร์เสร็จ วัด Megger ผ่าน แต่ส่งไปไม่นานมอเตอร์ไหม้กลับมาอีก? Surge Comparison Tester ทดสอบหาความบกพร่องฉนวนมอเตอร์และ Generator แม่นยำกว่า Megger ตรวจพบ Turn-to-Turn Short ได้ตั้งแต่ระยะแรก ราคาประหยัด พร้อมออก Report ทันที มีสต็อกในไทย จำหน่ายโดย MTP-Thai
Megger กับ Surge Tester ต่างกันอย่างไร
| Megger (Insulation Resistance) | ตรวจฉนวนระหว่างขดลวดกับตัวถัง (ลงกราวด์) |
|---|---|
| Surge Tester | ตรวจฉนวนระหว่างรอบขดลวดด้วยกัน (Turn-to-Turn) ซึ่ง Megger ตรวจไม่เจอ และเทียบกราฟระหว่างเฟส |
ใช้คู่กันจะตรวจขดลวดได้ครบกว่าใช้อย่างใดอย่างหนึ่ง
เหมาะกับใคร
- ร้านพันมอเตอร์และศูนย์ซ่อมมอเตอร์ ที่ต้องตรวจงานก่อนส่งคืนลูกค้า ลดงานเคลมมอเตอร์ไหม้ซ้ำ
- ทีมซ่อมบำรุงโรงงาน ที่ต้องตรวจมอเตอร์สำรองก่อนนำไปติดตั้ง
- ผู้ผลิตหม้อแปลงและคอยล์
ข้อมูลที่ควรเตรียมก่อนขอราคา
- แรงดันไฟของมอเตอร์ที่ทดสอบบ่อย (เช่น 380V, 3.3kV, 6.6kV)
- ขนาดมอเตอร์ใหญ่สุดที่ต้องทดสอบ
- ชนิดงาน: มอเตอร์ เจเนอเรเตอร์ หม้อแปลง หรือคอยล์
- จำนวนงานต่อเดือน
จุดเด่นของเครื่อง Surge Tester
ตรวจพบปัญหาที่ Megger ตรวจไม่เจอ
รองรับมาตรฐาน IEEE 522
เลือกรุ่นแรงดันทดสอบสูงสุด ได้ตามที่ต้องการ
วิศวกรประสบการณ์กว่า 20 ปี
Surge Tester ใช้ทดสอบอะไรได้บ้าง

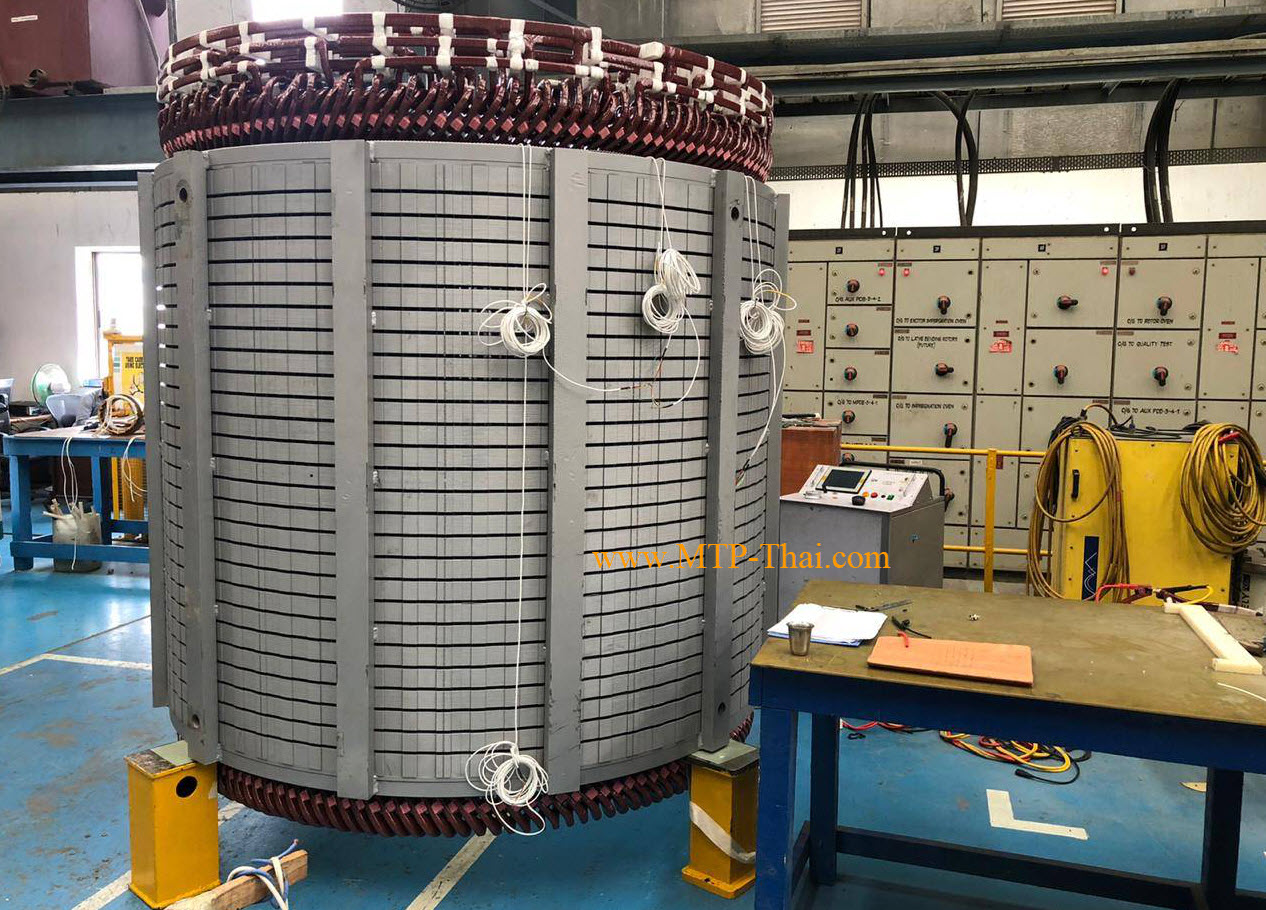

มอเตอร์ไฟฟ้าและ Generator
เหมาะกับการตรวจสอบมอเตอร์ทุกขนาดก่อนและหลังการพันขดลวด ตรวจพบ Turn-to-Turn Short Circuit ที่ Megger ไม่สามารถตรวจพบได้ ช่วยลดความเสี่ยงมอเตอร์ไหม้ซ้ำหลังซ่อม
- ตรวจสอบก่อนนำมอเตอร์กลับมาใช้งาน
- ทดสอบหลังพันขดลวดใหม่ เพื่อยืนยันคุณภาพงาน
- ออก Report ทันที ใช้เป็นเอกสาร QC ได้เลย
Transformer และอุปกรณ์ไฟฟ้า
นอกจากมอเตอร์แล้ว Surge Tester ยังใช้ทดสอบ Transformer, Coil และอุปกรณ์ที่มีขดลวดทุกประเภท แสดงผลเป็นกราฟเปรียบเทียบระหว่างเฟสทันที บอกได้เลยว่าขดลวดปกติหรือมีความบกพร่อง
- ทดสอบ Single Phase และ Three Phase
- แสดงกราฟเปรียบเทียบทันทีบนหน้าจอ
- ทนทาน ใช้งานได้ในสภาพแวดล้อมอุตสาหกรรมหนัก
Surge Comparison Tester ได้รับการรับรอง CE Mark ทดสอบตามแนวทาง IEEE 522
Surge Tester ใช้หลักการเปรียบเทียบค่าอิมพีแดนซ์ของขดลวด 2 ชุด เพื่อทดสอบคุณภาพฉนวนและหาความบกพร่องของขดลวดมอเตอร์
ใช้ได้กับมอเตอร์ไฟตรง (DC) มอเตอร์ไฟสลับ (AC) และขดลวดทุกประเภท ที่ต้องการการเปรียบเทียบ
Surge Comparison Tester

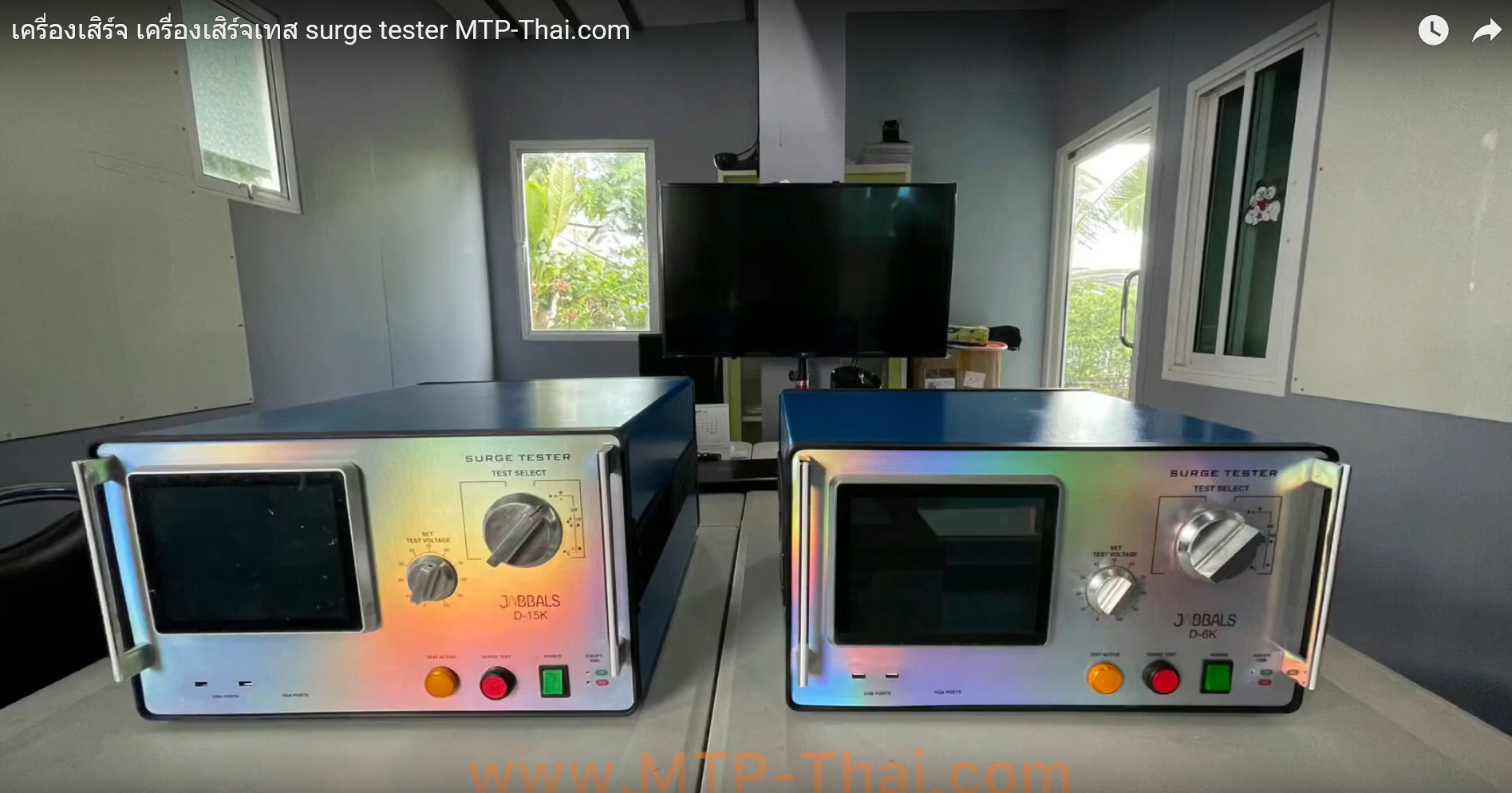

- 700 6K: 6kV
- 70 10K: 10kV
- 70 12K: 12kV
- 70 15K: 15kV
- 70 24K: 24kV
- 70 30K: 30kV
Surge Comparison Tester with DC HIPOT Test (รุ่นที่มีฟังก์ชัน HIPOT เพิ่มเติม)
- 70 10KHP: 10kV
- 70 12KHP: 12kV
- 70 15KHP: 15kV
- 70 24KHP: 24kV
- 70 30KHP: 30kV

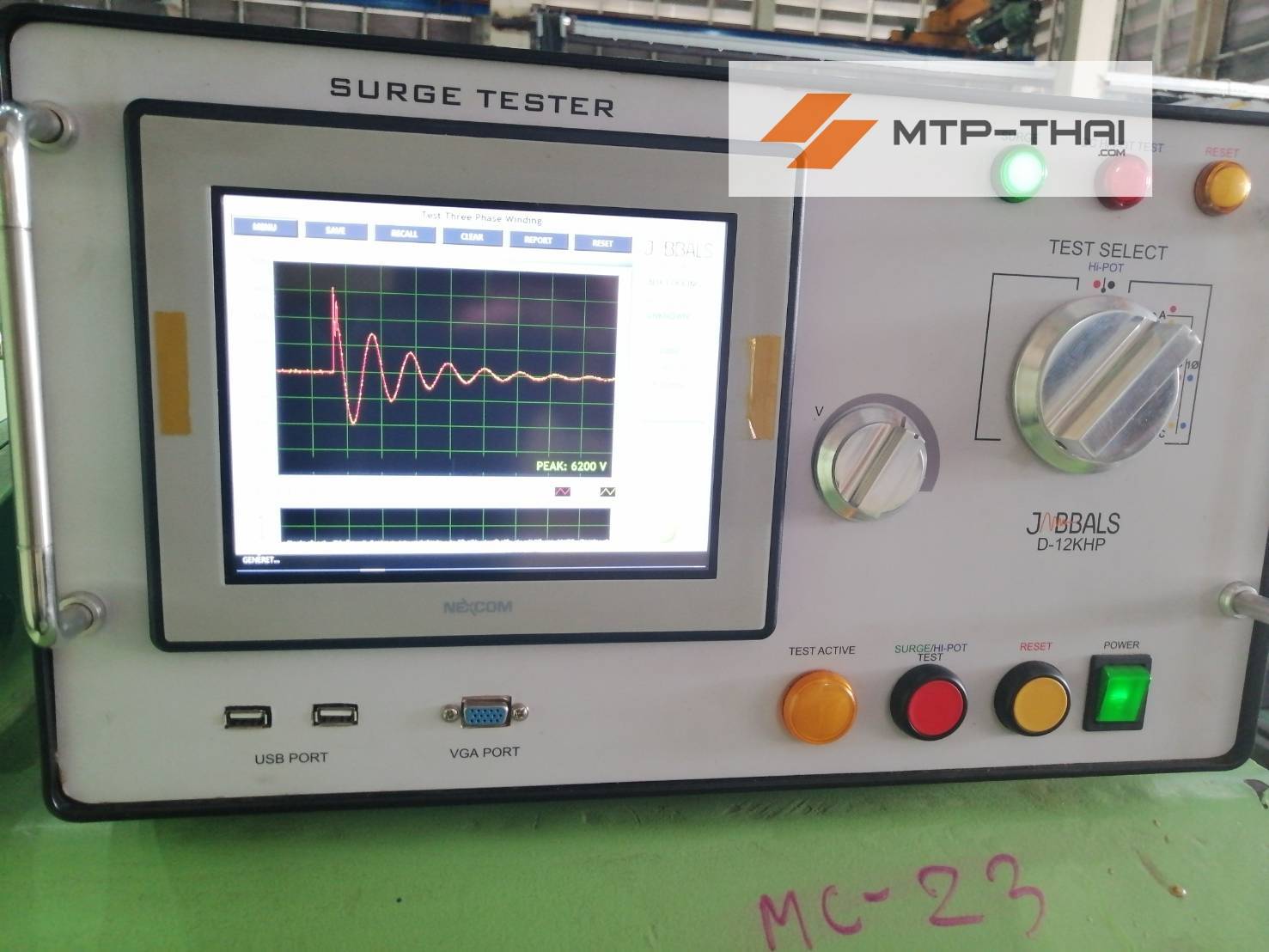

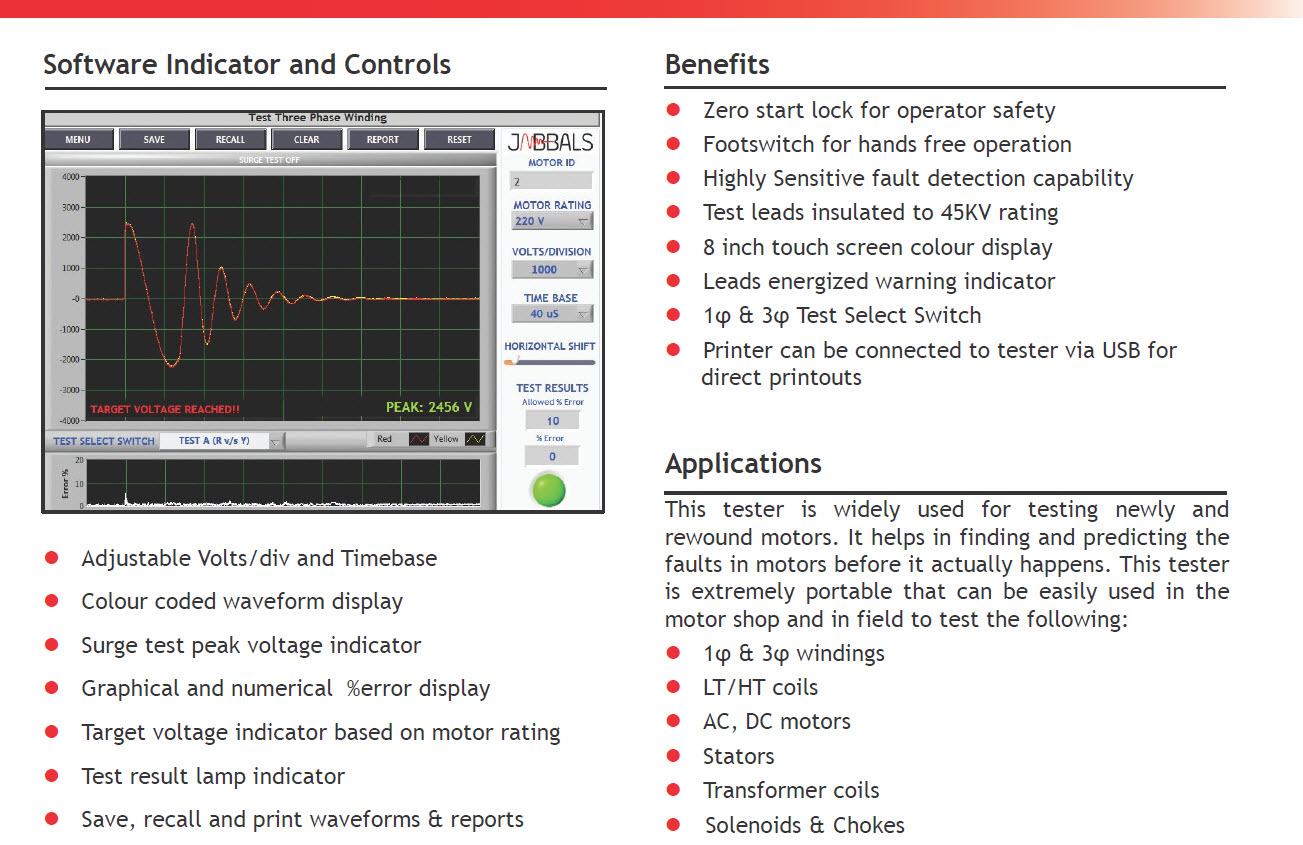

หน้าจอซอฟต์แวร์และระบบควบคุม
- ปรับ Volts/Division และ Timebase ได้ตามขนาดมอเตอร์
- แสดงกราฟคลื่นแยกสีชัดเจน อ่านผลได้ง่าย
- แสดงค่าแรงดัน Peak และ % Error ทั้งกราฟและตัวเลข
- ระบุ Target Voltage ตามพิกัดมอเตอร์ได้อัตโนมัติ
- ไฟบอกผล Pass/Fail ชัดเจน ไม่ต้องตีความกราฟเอง
- บันทึก เรียกดู และพิมพ์ Report ได้ทันทีผ่าน USB
ความปลอดภัย
- Zero Start Lock ป้องกันเครื่องสตาร์ทโดยไม่ตั้งใจ
- Footswitch ควบคุมแบบมือเปล่า เหมาะกับงานที่ต้องจับชิ้นงาน
- สายทดสอบทนแรงดันสูงสุด 45KV
- ไฟเตือนเมื่อสายมีแรงดัน ป้องกันอุบัติเหตุ
- รองรับทดสอบทั้ง 1 เฟส และ 3 เฟส
- หน้าจอสัมผัสสี 8 นิ้ว อ่านง่ายกลางแสงในโรงงาน
ใช้ทดสอบได้กับ
- มอเตอร์ 1 เฟส และ 3 เฟส (AC และ DC)
- LT/HT Coils
- Stator
- Transformer Coils
- Solenoids และ Chokes
สำหรับโรงซ่อมมอเตอร์ หลังพันขดลวดใหม่ แนะนำอาบวานิชด้วยเครื่อง VPI (สุญญากาศและแรงดัน) แล้วทดสอบฉนวนระหว่างรอบด้วย Surge Tester ก่อนส่งมอบ

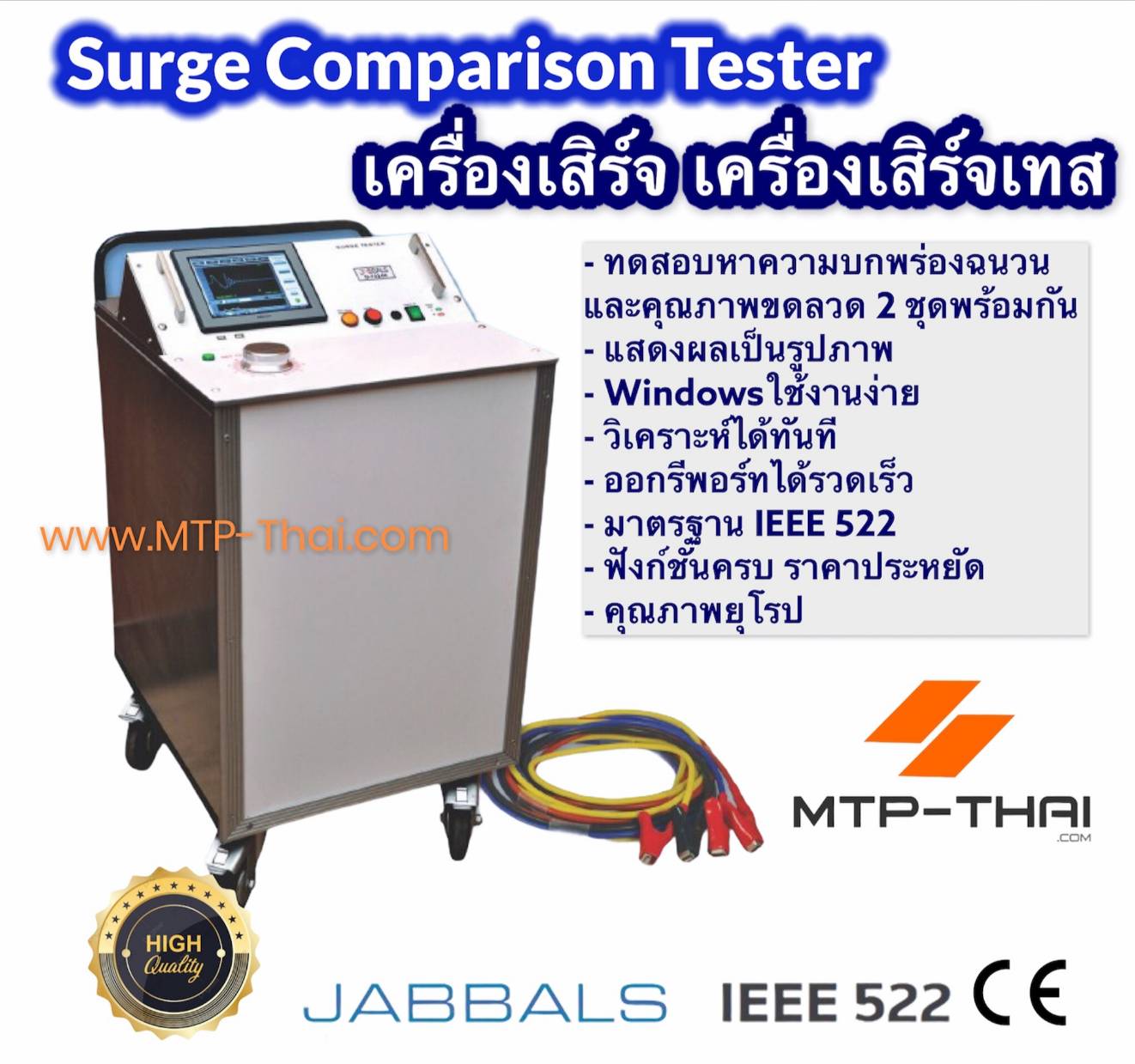

รุ่นใหญ่ มี 3 รุ่นให้เลือกตามแรงดันทดสอบที่ต้องการ:
- D-25K ทดสอบแรงดันสูงสุด 25,000V Pulse Current 1,600A Pulse Energy 40J
- D-30K ทดสอบแรงดันสูงสุด 30,000V Pulse Current 2,000A Pulse Energy 56J

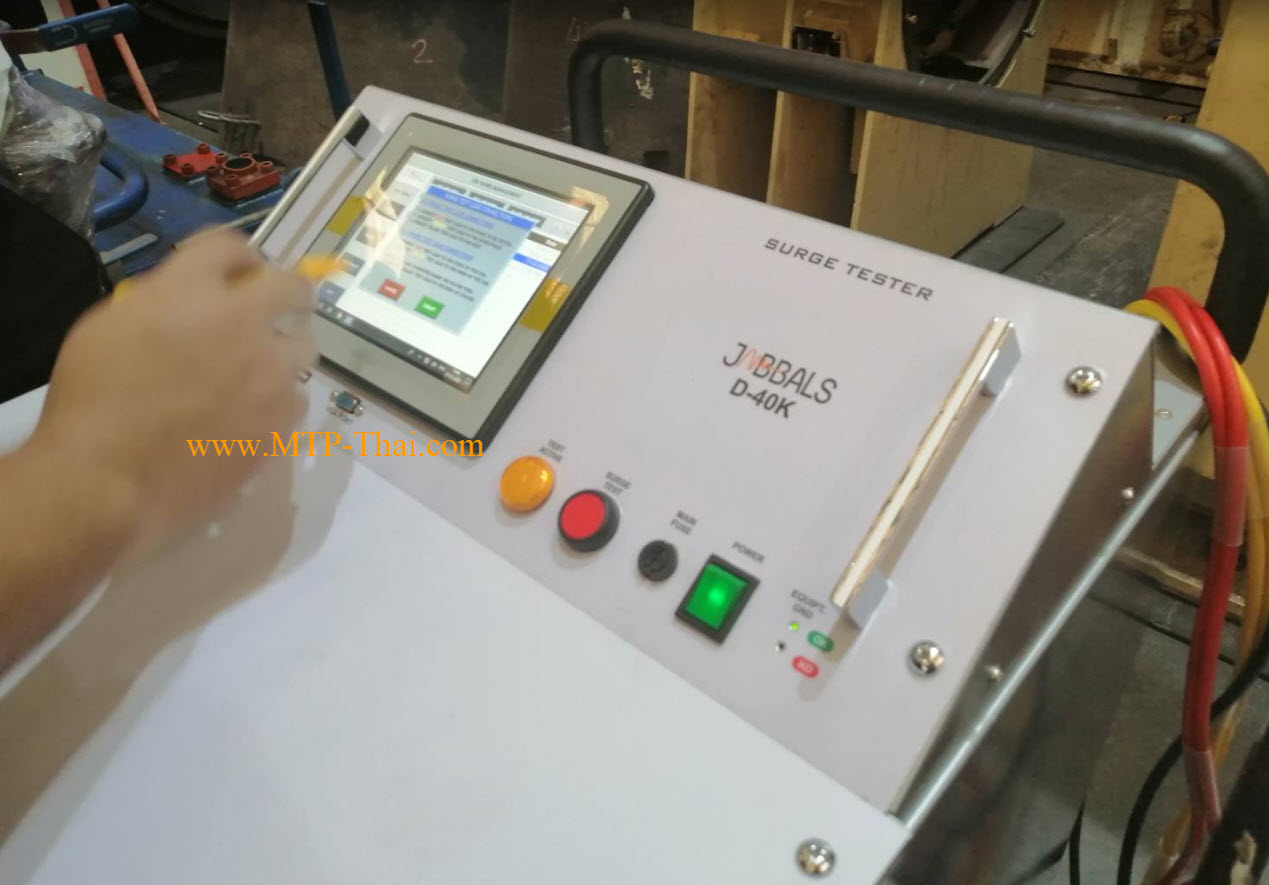

- D-40K ทดสอบแรงดันสูงสุด 40,000V Pulse Current 2,500A Pulse Energy 100J
ทุกรุ่นใช้ Industrial PC ในตัว แสดงผลบนหน้าจอสัมผัสสี 8 นิ้ว อ่านกราฟได้ง่ายแม้กลางแสงในโรงงาน ระบบตัดสินผล Pass/Fail อัตโนมัติ ไม่ต้องตีความกราฟเอง ลดความผิดพลาดจากการอ่านผล และออก Report ได้ทันทีผ่าน USB โดยไม่ต้องผ่านคอมพิวเตอร์
ความสามารถทางเทคนิคที่โดดเด่น:
- Impulse Rise Time เพียง 0.1 µS จับความบกพร่องของฉนวนได้แม่นยำ
- Vertical Sensitivity 4 ระดับ (1,750V / 3,500V / 7,000V / 14,000V) ปรับตามขนาดมอเตอร์ได้
- Sweep Variable 10µS - 10mS ยืดหยุ่นสำหรับขดลวดหลากหลายประเภท
- Min. Test Object Inductance 24µH รองรับมอเตอร์และ Generator หลากหลายขนาด
- รองรับไฟ 230V (50/60Hz) และ 110V (60Hz) ใช้ได้ทั้งในไทยและต่างประเทศ
น้ำหนัก 130 กก. ขนาด 570 x 1,050 x 660 มม. เหมาะกับการติดตั้งประจำในห้องทดสอบโรงงานหรืองาน Overhaul ขนาดใหญ่
อ่านผล Surge Test อย่างไร
เครื่อง Surge Tester จะยิงพัลส์แรงดันสูงเข้าขดลวดทีละคู่ แล้ววาดเป็นกราฟ Waveform ออกมา หลักการคือ ขดลวดที่ปกติจะให้กราฟที่ทับกันสนิท ถ้ากราฟสองเส้นแยกออกจากกัน แสดงว่าขดลวดคู่นั้นมีความแตกต่างกัน ซึ่งเกิดจากฉนวนระหว่างรอบเสียหาย

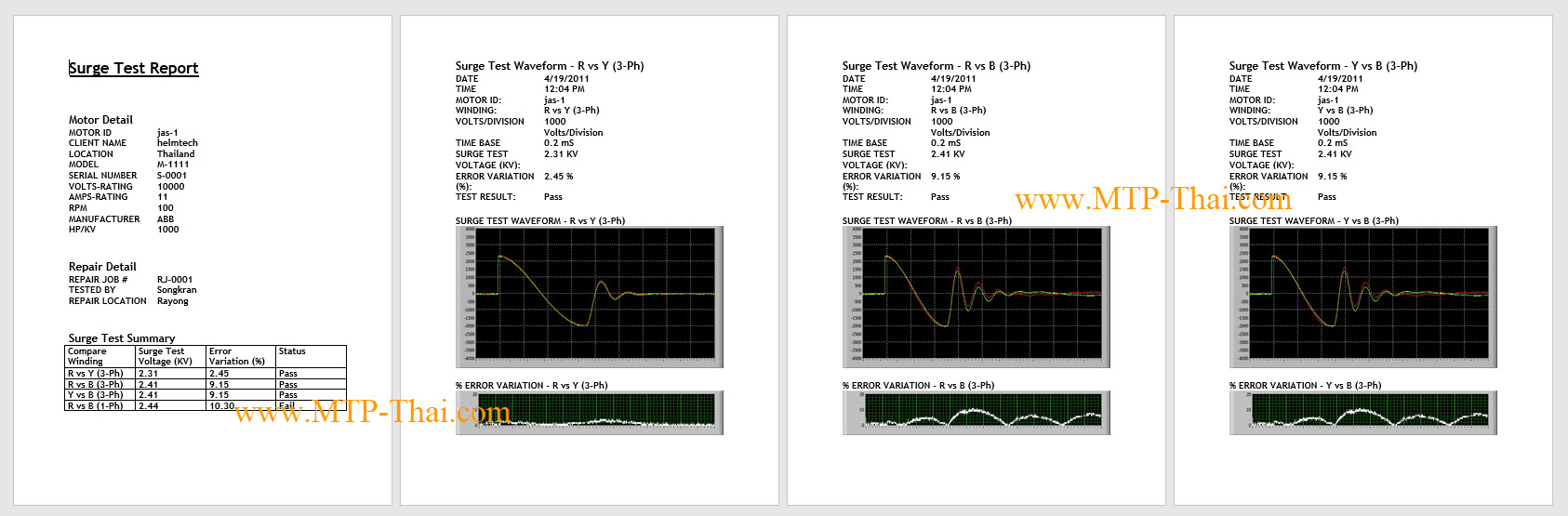

สิ่งที่อยู่ในรายงาน
- ข้อมูลมอเตอร์: รุ่น หมายเลขเครื่อง แรงดัน กระแส รอบ แรงม้า ผู้ผลิต
- ข้อมูลงานซ่อม: เลขที่งาน ผู้ทดสอบ สถานที่
- กราฟ Waveform 3 คู่: R vs Y, R vs B, Y vs B เทียบขดลวดทีละคู่ให้ครบทุกเฟส
- กราฟ % Error Variation: แสดงระดับความต่างของกราฟแต่ละคู่
- ตารางสรุป: แรงดันทดสอบ ค่า Error Variation และผล Pass / Fail
ค่า Error Variation คืออะไร
คือตัวเลขที่บอกว่ากราฟสองเส้นต่างกันกี่เปอร์เซ็นต์ ยิ่งน้อยยิ่งดี ในตัวอย่างนี้คู่ที่ผ่านมีค่าอยู่ในช่วง 2–9% ส่วนคู่ที่ไม่ผ่านมีค่าสูงกว่านั้น ค่าเกณฑ์ที่ใช้ตัดสิน Pass/Fail ตั้งได้ตามชนิดและขนาดของมอเตอร์
ทำไมต้องเทียบขดลวดทีละคู่
การเทียบแบบคู่ทำให้รู้ว่าปัญหาอยู่ที่เฟสไหน ถ้าคู่ R vs Y ผ่าน แต่ Y vs B ไม่ผ่าน ก็ชี้ได้ว่าปัญหาอยู่ที่เฟส B ช่างจึงรู้จุดที่ต้องแก้โดยไม่ต้องรื้อทั้งตัว
ใช้รายงานนี้ทำอะไรได้บ้าง
- พิมพ์ส่งลูกค้าเป็นหลักฐานยืนยันคุณภาพงานซ่อม
- ทดสอบก่อนและหลังพันขดลวดใหม่ เปรียบเทียบให้เห็นผลชัด
- เก็บเป็นประวัติมอเตอร์แต่ละตัว ติดตามสภาพในระยะยาว
- ตรวจรับมอเตอร์ใหม่ก่อนติดตั้ง
คำถามที่พบบ่อยเกี่ยวกับ Surge Tester
Surge Tester คืออะไร ใช้ทำอะไร?
Surge Tester คือเครื่องทดสอบฉนวนขดลวดมอเตอร์ ทำงานโดยยิงพัลส์แรงดันสูงเข้าขดลวดแล้วเปรียบเทียบกราฟ Waveform ทีละคู่เฟส ใช้ตรวจหาการลัดวงจรระหว่างรอบขดลวด (turn-to-turn short) ซึ่งเป็นจุดเริ่มต้นของมอเตอร์ไหม้ ตรวจได้ก่อนที่มอเตอร์จะเสียหายจริง
Surge Tester ต่างจาก Megger อย่างไร?
Megger วัดความต้านทานฉนวนระหว่างขดลวดกับตัวถัง ตรวจได้เฉพาะฉนวนลงกราวด์ ส่วน Surge Tester ตรวจฉนวนระหว่างรอบขดลวดด้วยกันเอง ซึ่ง Megger ตรวจไม่พบ มอเตอร์ที่ผ่าน Megger จึงยังอาจมีขดลวดช็อตภายในอยู่ได้ ควรใช้ทั้งสองเครื่องคู่กัน
ควรเลือกรุ่นแรงดันเท่าไหร่?
เลือกตามแรงดันใช้งานของมอเตอร์ที่ต้องทดสอบ รุ่น 6K เหมาะกับมอเตอร์แรงดันต่ำทั่วไป รุ่น D-10K ถึง D-15K เหมาะกับมอเตอร์ขนาดกลาง ส่วน D-25K ถึง D-40K เหมาะกับมอเตอร์ขนาดใหญ่ เจนเนอเรเตอร์ และหม้อแปลง MTP-Thai ช่วยประเมินรุ่นที่เหมาะกับงานของคุณได้
ต้องทดสอบตอนไหนบ้าง?
ควรทดสอบก่อนพันขดลวดใหม่เพื่อยืนยันสาเหตุเสีย ทดสอบหลังพันเสร็จเพื่อรับรองคุณภาพงาน ตรวจรับมอเตอร์ใหม่ก่อนติดตั้ง และตรวจตามรอบบำรุงรักษาเพื่อดูแนวโน้มสภาพฉนวน เครื่องพิมพ์รายงานผลส่งลูกค้าเป็นหลักฐานได้
MTP-Thai มีบริการติดตั้งและสอนใช้งานไหม?
มีครับ MTP-Thai จำหน่ายพร้อมติดตั้ง สอนการใช้งานและการอ่านผลกราฟโดยทีมวิศวกร รวมถึงบริการหลังการขายและอะไหล่ในประเทศไทย ปรึกษาเลือกรุ่นได้ที่ Line: MTP-Thai
