เครื่องตั้งศูนย์เพลาด้วยเลเซอร์ RotAlign Core PRUFTECHNIK จาก MTP-Thai
ตลับลูกปืนและซีลพังบ่อย ทั้งที่เพิ่งเปลี่ยนไปไม่นาน? RotAlign™ Core คือเครื่องตั้งศูนย์เพลาด้วยเลเซอร์จาก PRUFTECHNIK (Fluke Reliability) ใช้เทคโนโลยีเลเซอร์เดี่ยว (Single-Laser) วัดค่าความเยื้องศูนย์เพลาทั้งแนวราบและแนวดิ่งได้แม่นยำ พร้อมหน้าจอนำทางแบบ 3 ขั้นตอน (ใส่ขนาดเครื่องจักร > วัดค่า > ดูผลลัพธ์) ใช้งานได้แม้ไม่เคยตั้งศูนย์เพลามาก่อน เลือกระดับความสามารถได้ตามงาน (Starter / Advanced / Expert) และอัปเกรดเพิ่มได้ภายหลังโดยไม่ต้องซื้อเครื่องใหม่ MTP-Thai เป็นตัวแทนจำหน่าย PRUFTECHNIK อย่างเป็นทางการในไทย
ตั้งศูนย์เพลาด้วยเลเซอร์ช่วยอะไร
- ลดการสึกของตลับลูกปืน ซีล และคัปปลิ้ง ที่เกิดจากเพลาเยื้องศูนย์
- ลดความสั่นสะเทือนและความร้อนของเครื่องจักร
- ได้ค่าตัวเลขชัดเจน บันทึกผลเป็นรายงานได้ ไม่ต้องพึ่งไม้บรรทัดหรือนาฬิกาวัด
- ทำงานเร็วขึ้น ช่างคนเดียวทำได้
เหมาะกับใคร
- ทีมซ่อมบำรุงโรงงาน ที่ต้องตั้งศูนย์มอเตอร์กับปั๊ม พัดลม เกียร์ หลังซ่อมหรือติดตั้งใหม่
- ผู้รับเหมางานติดตั้งและซ่อมเครื่องจักร ที่ต้องส่งรายงานผลให้ลูกค้า
- โรงงานที่ลูกปืนหรือซีลพังบ่อย โดยหาสาเหตุไม่เจอ
ถ้าใช้งานไม่บ่อย ดู บริการเช่าเครื่องตั้งศูนย์เพลาเลเซอร์ ทักไลน์สอบถามราคาและรุ่นที่เหมาะกับงาน
จุดเด่นของเครื่องตั้งศูนย์เพลาด้วยเลเซอร์
ตัวแทนจำหน่าย PRUFTECHNIK อย่างเป็นทางการ สินค้าของแท้ พร้อมบริการหลังการขายในไทย
เทคโนโลยีเลเซอร์เดี่ยว เซนเซอร์ตัวเดียว ไม่ต้องปรับตั้ง ติดตั้งเร็ว
แม่นยำระดับไมครอน ความละเอียด 1 ไมครอน คลาดเคลื่อนน้อยกว่า 2%
เลือกระดับ อัปเกรดทีหลังได้ Starter / Advanced / Expert ไม่ต้องซื้อเครื่องใหม่

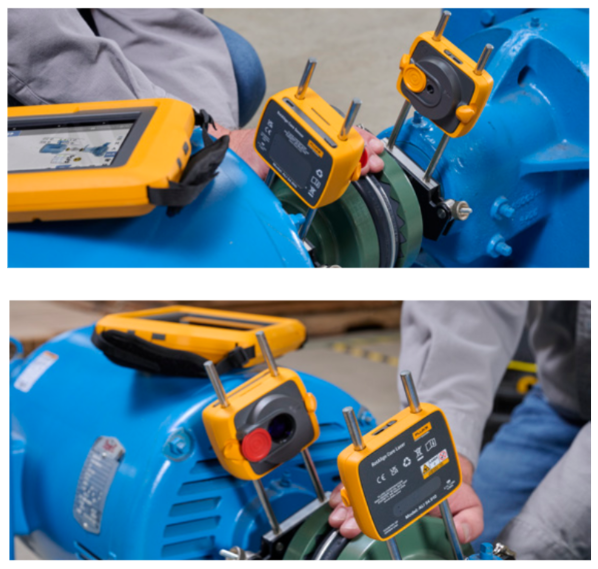

เทคโนโลยีเลเซอร์เดี่ยว ติดตั้งง่าย
ใช้เซนเซอร์ตัวเดียวและเลเซอร์แบบไม่ต้องปรับตั้ง ลดขั้นตอนติดตั้งหน้างานให้เร็วขึ้น
วัดแม่นยำแม้เยื้องศูนย์มาก
ระบบ Dual Optical Planes และ Freeze-Frame Measurement วัดผลแม่นยำได้แม้เพลาเยื้องศูนย์มากๆ โดยไม่ต้องปรับตั้งเบื้องต้นด้วยมือก่อน
ปรับแก้แบบเรียลไทม์ 2 แกนพร้อมกัน
ฟังก์ชัน Simultaneous Live Move ให้เห็นผลการปรับแนวราบและแนวดิ่งพร้อมกันบนหน้าจอ ลดข้อผิดพลาดจากการปรับทีละแกน
เลือกระดับความสามารถและอัปเกรดหน้างานได้
มีให้เลือก 3 ระดับ Starter / Advanced / Expert อัปเกรดเพิ่มความสามารถได้ภายหลังโดยไม่ต้องเปลี่ยนเครื่อง
แก้ปัญหาอะไรได้บ้าง
ศูนย์เพลาเยื้องเป็นสาเหตุหลักของความสั่นสะเทือนผิดปกติ เครื่องจักรสึกหรอเร็ว ตลับลูกปืนและซีลเสียก่อนเวลา สิ้นเปลืองพลังงานเกินความจำเป็น RotAlign Core ช่วยตั้งศูนย์เพลามอเตอร์กับเครื่องจักรขับให้ตรงตามค่ามาตรฐาน ลดความสั่นสะเทือนจากต้นเหตุ ยืดอายุการใช้งานชิ้นส่วนหมุน และลดการซ่อมฉุกเฉินจากปัญหาศูนย์เพลา
เหมาะกับเครื่องจักรประเภทไหน
เหมาะกับงานตั้งศูนย์เพลาเครื่องจักรหมุนทั่วไปในโรงงาน เช่น มอเตอร์-ปั๊ม, มอเตอร์-เกียร์, พัดลมอุตสาหกรรม ไปจนถึงงานที่ซับซ้อนขึ้นอย่างเพลาต่อหลายจุดในสายการผลิตเดียวกัน (3 Machine Train) และเครื่องจักรที่มีลูกปืนปลอก (Sleeve Bearing)
ช่วยลูกค้าได้อย่างไร
ทีมวิศวกร MTP-Thai ให้คำแนะนำเลือกระดับ Starter / Advanced / Expert ให้ตรงกับลักษณะงานจริงของคุณ พร้อมอบรมการใช้งานและดูแลหลังการขายในฐานะตัวแทนจำหน่าย PRUFTECHNIK อย่างเป็นทางการในไทย
ทีมวิศวกร สาธิตเครื่องตั้งศูนย์เพลาเลเซอร์

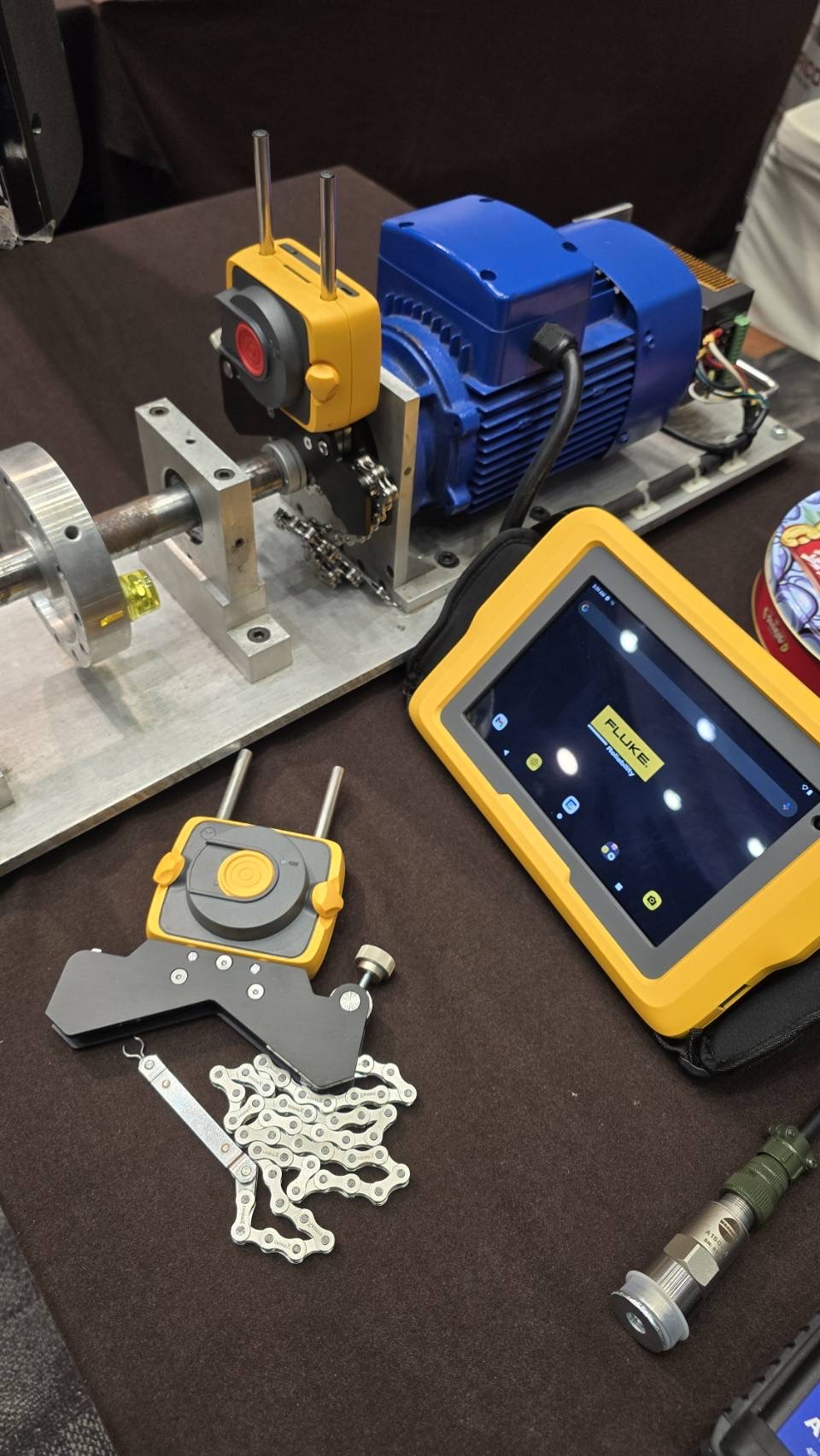

ชุดสาธิต RotAlign Core ที่บูธของ MTP-Thai
ชุดทดสอบตั้งศูนย์เพลาจำลองพร้อมเซนเซอร์ เลเซอร์ และ Tablet RotAlign Core จัดแสดงที่บูธ MTP-Thai ให้ลูกค้าทดลองใช้งานจริง
ทีมวิศวกร MTP-Thai สาธิตเครื่องตั้งศูนย์เพลาเลเซอร์
ทีมวิศวกร MTP-Thai สาธิตวิธีติดตั้งและใช้งานเครื่องตั้งศูนย์เพลาเลเซอร์บนแท่นทดสอบมอเตอร์ ให้ลูกค้าดูขั้นตอนการวัดผ่านหน้าจอแบบเรียลไทม์
ตารางสเปคเต็ม
Shaft Alignment Tablet
| หัวข้อ | สเปค |
|---|---|
| จอแสดงผล | Corning Gorilla Glass, WXGA 1280x800, 600 nits, ขนาด 8 นิ้ว |
| หน่วยประมวลผล | Octa-Core 2.2GHz (2 core) + 1.8GHz (6 core) |
| หน่วยความจำ | RAM 4GB / พื้นที่เก็บข้อมูล 64GB |
| การเชื่อมต่อ | WiFi 6, Bluetooth 5.1, RFID อ่าน/เขียนได้ |
| กันฝุ่นกันน้ำ | IP65, ทนตกกระแทกจากความสูง 1.2 เมตร |
| แบตเตอรี่ | ใช้งานต่อเนื่องสูงสุด 11 ชั่วโมง ชาร์จผ่าน USB-C |
| กล้อง | หลัง 13MP พร้อมแฟลช, หน้า 5MP |
| น้ำหนัก | 930 กรัม |
| อุณหภูมิใช้งาน | -20°C ถึง 50°C |
RotAlign Core Sensor
| หัวข้อ | สเปค |
|---|---|
| ประเภท | 6-axis, วัด 2 ระนาบ (4 แกนระยะ + 2 มุม) |
| ความละเอียดวัด | 1 ไมครอน, มุม 10 ไมโครเรเดียน |
| ค่าคลาดเคลื่อน | น้อยกว่า 2% |
| ระยะส่งสัญญาณวิทยุ | ไกลสุด 50 เมตร (เส้นตรง) |
| แบตเตอรี่ | ใช้งานต่อเนื่อง 30 ชั่วโมง |
| กันฝุ่นกันน้ำ | IP65 ทนกระแทก |
| น้ำหนัก | 231 กรัม |
RotAlign Core Laser
| หัวข้อ | สเปค |
|---|---|
| ประเภท | Semiconductor laser diode, ไม่ต้องปรับตั้ง |
| กำลังเลเซอร์ | น้อยกว่า 1mW, Class 2 ตาม IEC 60825-1:2014 |
| แบตเตอรี่ | ใช้งานต่อเนื่อง 40 ชั่วโมง |
| กันฝุ่นกันน้ำ | IP65 ทนกระแทก |
| น้ำหนัก | 190 กรัม |
ไม่แน่ใจว่าต้องเลือกระดับไหน?
RotAlign Core เลือกซื้อระดับความสามารถที่ตรงกับงานจริงได้ ไม่ต้องจ่ายเผื่อฟังก์ชันที่ไม่ได้ใช้
แจ้งลักษณะงานตั้งศูนย์เพลาที่ต้องการ ทีมวิศวกร MTP-Thai ที่ทำงานหน้างานจริงมากว่า 20 ปี จะแนะนำระดับที่คุ้มที่สุดสำหรับงานของคุณ
ระดับความสามารถ Starter / Advanced / Expert
RotAlign Core แบ่งความสามารถเป็น 3 ระดับ เลือกซื้อเฉพาะที่ใช้จริง และอัปเกรดเพิ่มภายหลังได้โดยไม่ต้องเปลี่ยนเครื่อง
| ฟังก์ชัน | Starter | Advanced | Expert |
|---|---|---|---|
| Short-Flex Coupling & Tolerances | ✓ | ✓ | ✓ |
| Live Move แนวราบ+แนวดิ่ง | ✓ | ✓ | ✓ |
| แก้ไข Soft Foot | ✓ | ✓ | ✓ |
| 8-Point Active Clock | ✓ | ✓ | ✓ |
| Static Feet & Multiple Feet | ✓ | ✓ | ✓ |
| Quality Factor & SD | ✓ | ✓ | ✓ |
| Spacer Coupling | ไม่มี | ✓ | ✓ |
| ชดเชยการขยายตัวจากความร้อน (Thermal Growth) | ไม่มี | ✓ | ✓ |
| ตั้งศูนย์เครื่องจักรแนวตั้ง (Vertical Alignment) | ไม่มี | ✓ | ✓ |
| Continuous Sweep & Multi-Point | ไม่มี | ไม่มี | ✓ |
| ตั้งศูนย์ 3 เพลาต่อเนื่อง (3 Machine Train) | ไม่มี | ไม่มี | ✓ |
| Post Processing by Edit Points | ไม่มี | ไม่มี | ✓ |

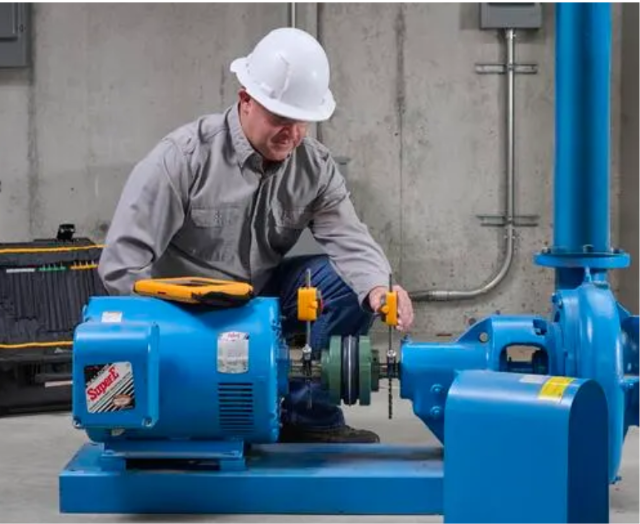

รูปหน้างานจริง เครื่องตั้งศูนย์เพลาเลเซอร์ MTP-Thai
บริการหลังการขาย PRUFTECHNIK จาก MTP-Thai
รับประกัน 1 ปี ดูแลตลอดอายุการใช้งาน
หลังหมดประกัน ทีมวิศวกรยังดูแลซ่อมบำรุงให้ ไม่ว่าเครื่องจะใช้งานมากี่ปี
อบรมการใช้งาน
สอนพื้นฐานการตั้งศูนย์เพลา การใช้เครื่องและซอฟต์แวร์ พร้อมออกวัดหน้างานจริงกับเครื่องจักรของคุณเอง
เรื่องราคา
RotAlign Core มีให้เลือก 2 รูปแบบ: แบบไม่มีจอ (ใช้แอปกับแท็บเล็ต/มือถือของลูกค้าเอง) และ แบบมีจอ Tablet ในชุด ราคาปรับเปลี่ยนตามอัตราแลกเปลี่ยนและระดับความสามารถที่เลือก (Starter/Advanced/Expert)
ทักไลน์แจ้งลักษณะงานตั้งศูนย์เพลาที่ต้องการ ทีมวิศวกร MTP-Thai จะแนะนำรุ่น+ระดับที่เหมาะสม พร้อมจัดทำใบเสนอราคาให้
ลูกค้าบางส่วนที่ซื้อ Laser Alignment จากเรา
| ชื่อบริษัท | |
|---|---|
| 1 | Plutotech-Saraburi |
| 2 | Oabboon Eng |
| 3 | Plutotech-Rayong |
| 4 | SBT Inter Eng |
| 5 | TR Seal |
| 6 | Technology Service |
| 7 | Mechanic Eng |
| 8 | Smart & Easy |
| 9 | TR Mechanic |
| 10 | Uniwave |
| 11 | Well Eng |
| 12 | TP Motor |
| 13 | GFPT |
| 14 | ESI Thailand |
| 15 | Chongcharoen Service |
| 16 | Suwajun Services |
| 17 | BJC |
| 18 | Milcon Steel |
| 19 | Thai Polymer |
| 20 | Siam Raj |
| 21 | William Industry |
| 22 | Advance Services |
| 23 | Amron |
| 24 | CST Motor Service |
| 25 | U-Services-Mahachai |
| 26 | SM Industrial |
| ชื่อบริษัท | |
|---|---|
| 27 | U-Services-Chonburi |
| 28 | Marshall Fluid |
| 29 | U-Services-Saraburi |
| 30 | U-Services-Rayong |
| 31 | VNP Electric |
| 32 | DD Eng |
| 33 | Friend Motor Service |
| 34 | K Mac |
| 35 | Easy Motor Service |
| 36 | Srisawat Alignment |
| 37 | GM Motor Service |
| 38 | Sakol Industry |
| 39 | Dowel Tech |
| 40 | CM Solution |
| 41 | Panjapon-Bangpla |
| 42 | NKD Motor |
| 43 | Future Tech Electric |
| 44 | N Motor Service |
| 45 | Advance Energy |
| 46 | Premium Equipment & Engineering |
| 47 | GM Mechanics |
| 48 | Tayca |
| 49 | DPE Engineering |
| 50 | Siam Chemical |
| 51 | Big Engineering |
| 52 | PC Motor |
| 53 | United Machinery |
| 54 | U-Service Rayong |
คำถามที่พบบ่อยเกี่ยวกับเครื่องตั้งศูนย์เพลาเลเซอร์
เครื่องตั้งศูนย์เพลาเลเซอร์ดีกว่าวิธีดั้งเดิมอย่างไร
เครื่องเลเซอร์วัดค่าความเยื้องศูนย์ได้ละเอียดระดับไมครอน และเห็นผลการปรับแบบเรียลไทม์บนหน้าจอทันทีที่ขยับเครื่องจักร ต่างจากการใช้ไม้บรรทัดหรือนาฬิกาวัดที่ต้องอ่านค่าด้วยตาและใช้เวลานานกว่ามาก ผลลัพธ์จึงแม่นยำกว่าและทำงานเสร็จเร็วกว่า
เครื่องแบบไม่มีจอกับแบบมีจอต่างกันอย่างไร
แบบไม่มีจอใช้แอปคู่กับแท็บเล็ตหรือมือถือ Android ที่คุณมีอยู่แล้ว เหมาะกับคนที่อยากประหยัดและมีอุปกรณ์พร้อม ส่วนแบบมีจอมาพร้อมอุปกรณ์แสดงผลเฉพาะในชุด ใช้งานได้ทันทีโดยไม่ต้องพึ่งอุปกรณ์อื่น เลือกได้ตามงบและความสะดวก
ควรเลือกระดับความสามารถของเครื่องแบบไหนให้เหมาะกับงานจริง
ขึ้นอยู่กับความซับซ้อนของงานตั้งศูนย์เพลาที่ทำเป็นประจำ ทีมวิศวกร MTP-Thai ช่วยประเมินจากลักษณะเครื่องจักรและคัปปลิ้งที่คุณใช้งานจริง แนะนำระดับที่คุ้มค่าที่สุดโดยไม่ต้องจ่ายเกินความจำเป็น
คนที่ไม่เคยตั้งศูนย์เพลามาก่อนใช้เครื่องนี้ได้ไหม
ใช้ได้ เครื่องมีระบบนำทางบนหน้าจอทีละขั้นตอนตั้งแต่ใส่ขนาดเครื่องจักรไปจนถึงดูผลลัพธ์ และ MTP-Thai มีอบรมการใช้งานให้หลังซื้อเครื่องด้วย
