วัดและวิเคราะห์ความสั่นสะเทือนด้วย ADASH VA5 Pro บริษัท ชลประทานซีเมนต์ ตาคลี

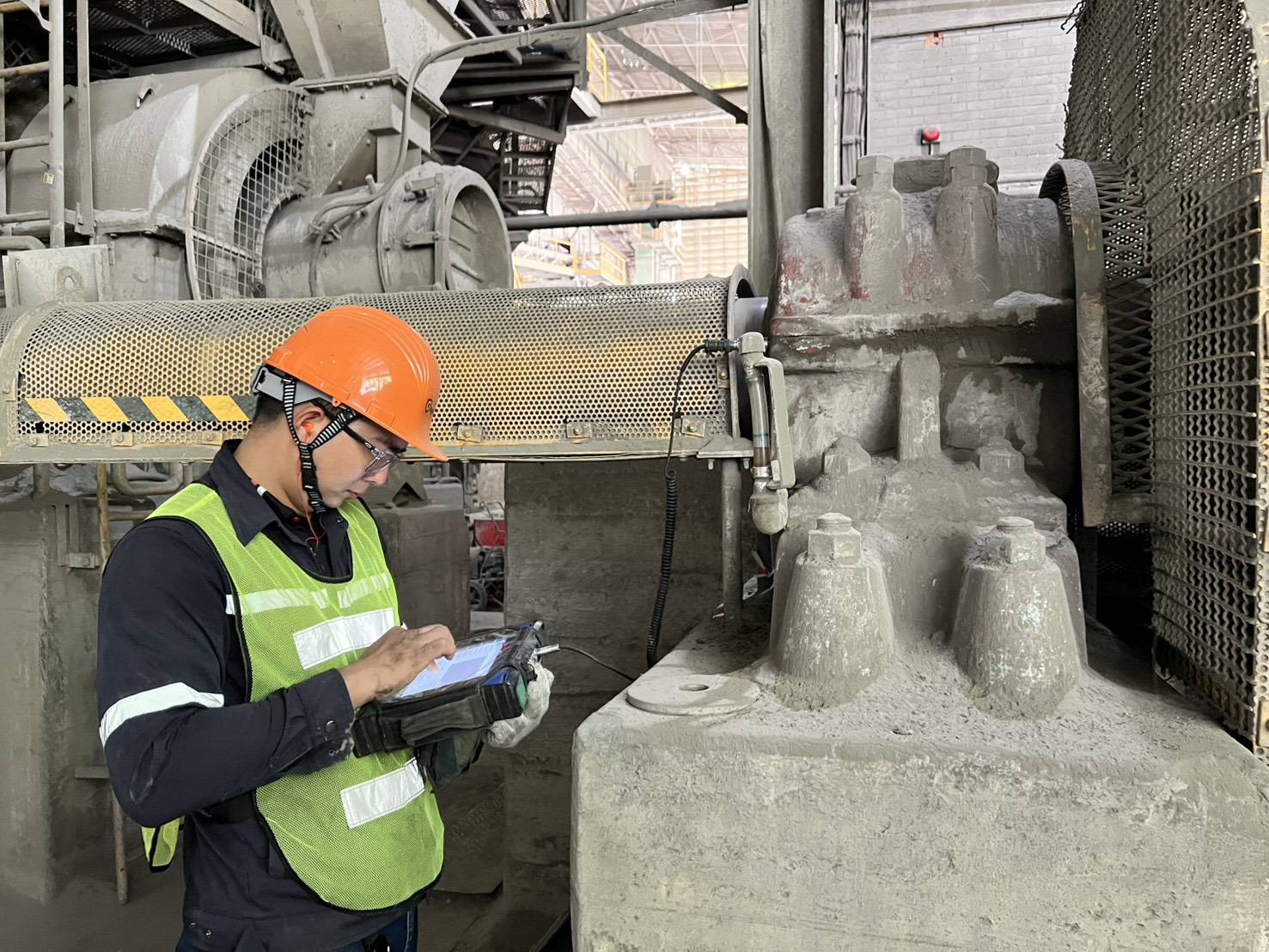

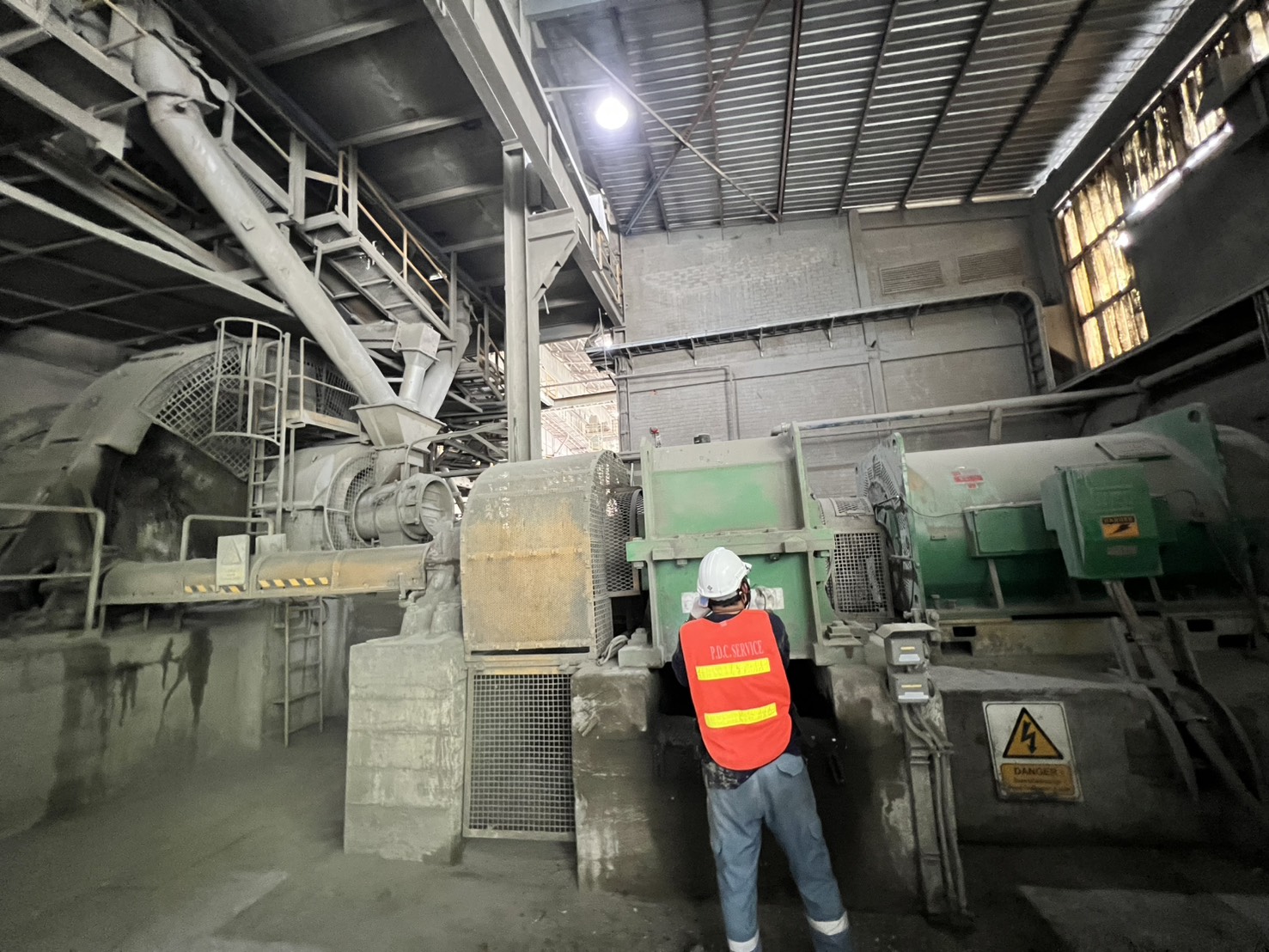

คุณพีท และคุณพิม วิศวกร MTP-Thai เข้าวัดค่าความสั่นสะเทือนชุดมอเตอร์และเกียร์บ็อกซ์ขนาดใหญ่ ด้วยเครื่องวิเคราะห์ความสั่นสะเทือน ADASH VA5 Pro ที่บริษัท ชลประทานซีเมนต์ อ.ตาคลี จ.นครสวรรค์ เมื่อวันที่ 19 กรกฎาคม 2569 เพื่อนำข้อมูลไปวิเคราะห์สภาพเครื่องจักร

สิ่งที่ทีมวิศวกร MTP-Thai ดำเนินการ

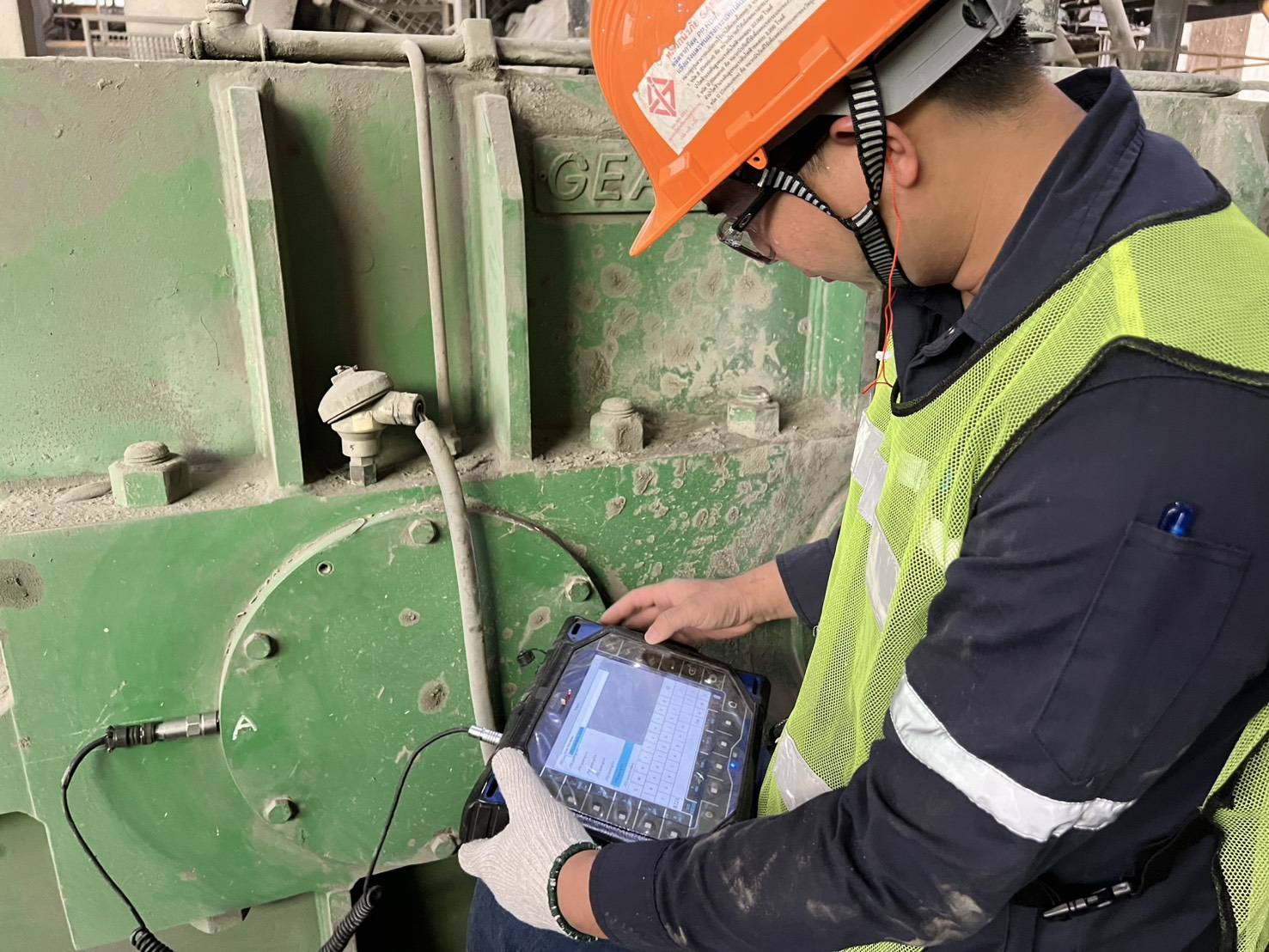

• ติดเซนเซอร์ที่จุดวัดบนเกียร์บ็อกซ์และแบริ่ง ทั้งแนวราบและแนวตั้ง
• เก็บค่าความสั่นรวม (Velocity RMS ช่วง 10-1,000 Hz) ตามแนวทาง ISO 10816
• เก็บสเปกตรัม (FFT) และสัญญาณเวลา (Time Signal) เพื่อดูความถี่ที่ผิดปกติ
• เก็บค่าความเร่งย่านความถี่สูง และ Demodulation Spectrum เพื่อตรวจสภาพลูกปืนและเฟือง
• บันทึกข้อมูลตามชื่อจุดวัดในเครื่อง สำหรับวิเคราะห์และเทียบแนวโน้มครั้งต่อไป

ตัวอย่างค่าที่วัดได้

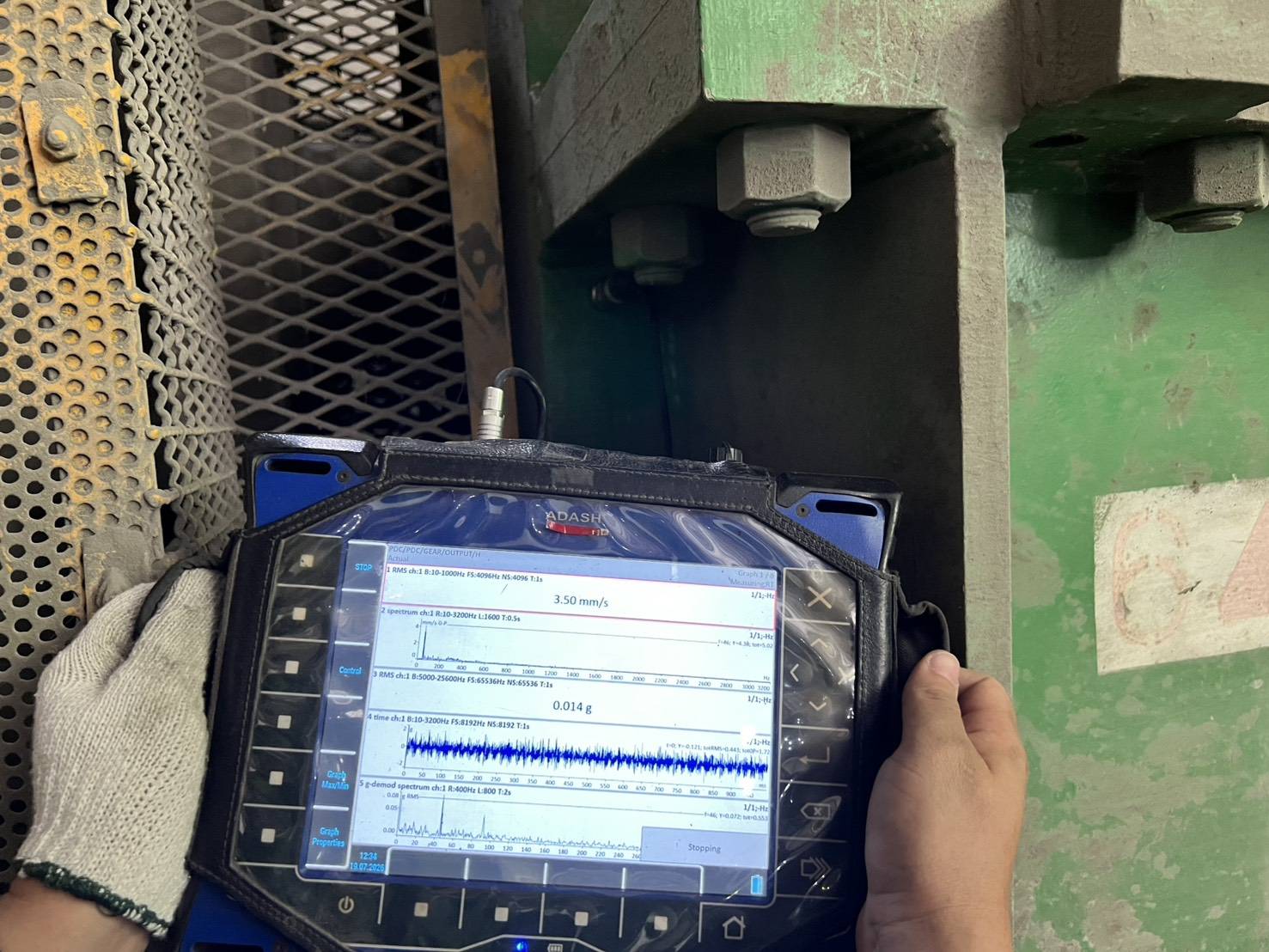

จุดวัดด้านเพลาออกของเกียร์บ็อกซ์ แนวราบ วัดค่าความสั่นรวมได้ 3.50 mm/s RMS และค่าความเร่งย่าน 5,000-25,600 Hz ได้ 0.014 g RMS ข้อมูลทั้งหมดใช้ประกอบการวิเคราะห์และวางแผนซ่อมบำรุงของลูกค้า

คำถามที่พบบ่อย

ทำไมโรงงานปูนซีเมนต์ต้องวัดความสั่นสะเทือนเครื่องจักร?

โรงงานปูนซีเมนต์มีมอเตอร์ เกียร์บ็อกซ์ และพัดลมขนาดใหญ่ที่ทำงานต่อเนื่องในที่ฝุ่นมาก ถ้าเครื่องหยุดกะทันหันจะกระทบการผลิตทั้งสาย การวัดความสั่นเป็นประจำช่วยให้เห็นปัญหาก่อนเครื่องเสีย และวางแผนซ่อมในช่วงหยุดเครื่องได้

ADASH VA5 Pro วัดอะไรได้บ้าง?

วัดค่าความสั่นรวม สเปกตรัม FFT สัญญาณเวลา และ Demodulation สำหรับตรวจลูกปืนและเฟือง มีระบบวิเคราะห์อัตโนมัติ FASIT ทำฟิลด์บาลานซ์ได้ และวิเคราะห์กระแสมอเตอร์ (MCSA) ได้ ดูรายละเอียดที่หน้า ADASH VA5 Pro

Demodulation Spectrum ใช้ดูอะไร?

ใช้ดูแรงกระแทกเล็กๆ ซ้ำๆ ที่เกิดจากลูกปืนหรือเฟืองเริ่มเสียหาย ซึ่งมักซ่อนอยู่ในย่านความถี่สูง และยังไม่เห็นชัดในค่าความสั่นรวม จึงช่วยจับปัญหาได้เร็วกว่า

ค่าความสั่น mm/s ที่วัดได้ ดูอย่างไรว่าปกติไหม?

ดูเทียบกับเกณฑ์ ISO 10816 ตามขนาดและชนิดฐานของเครื่องจักร และที่สำคัญกว่าคือดูแนวโน้ม ถ้าค่าที่จุดเดิมเพิ่มขึ้นเรื่อยๆ แสดงว่ามีปัญหากำลังเกิดขึ้น ควรวิเคราะห์สเปกตรัมหาสาเหตุ

ถ้าวัดแล้วพบปัญหา MTP-Thai ช่วยแก้อะไรได้บ้าง?

ถ้าพบอาการเสียสมดุล ทีมงานมีบริการบาลานซ์ที่หน้างาน ถ้าพบอาการเพลาเยื้องศูนย์ ใช้เครื่องตั้งศูนย์เพลาด้วยเลเซอร์แก้ได้ และถ้าโรงงานต้องการวัดเองเป็นประจำ ดูเครื่องวัดความสั่นสะเทือนรุ่นต่างๆ ได้
